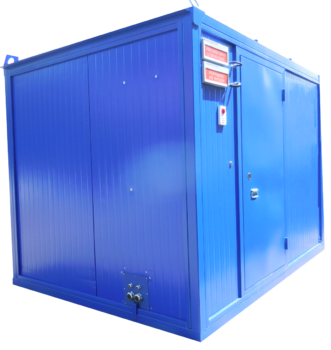

АД-60С-Т400-2РНМ11-AR

АД-60С-Т400-2РНМ11-AR

Требуемое
количество

В наличии

Описание: АД-60С-Т400-2РНМ11-AR

Общие характеристики
Постоянная мощность, кВА200
Постоянная мощность, кВт160
Резервная мощность, кВА220
Резервная мощность, кВт176
ДвигательRICARDO
Модель двигателя6R870TDI20
Синхронный генераторАРКТИКА
Модель синхронного генератораZ274H
Исполнениев контейнере
Количество фазтрехфазный
Степень автоматизации2-я
Расход топлива при 100% нагрузке, л/час52,4
КонтроллерHGM6120
Автономностьмин. 8 часов
Напряжение 1-фаза, В230
Напряжение 3-фазы, В400
Топливный бак, л500
Частота, Гц50
Гарантия2 года
Высота, мм2500
Длина, мм5050
Ширина, мм2240
Вес, кг4334
Дизельный двигательRICARDO 6R870TDI20
Резервная мощность206 кВт
100%52,4 л/ч
50%27,8 л/ч
75%41,5 л/ч
Аккумуляторная батарея2 х 12 В / 120 А*ч
Водяной насосцентробежного типа с ременным приводом
Давление масла в системе3,0 - 6,5 бар
Диаметр поршня126 мм
Дизельное топливоГОСТ 305-82
Емкость масляной системы30 л
Емкость системы охлаждения39 л
Количество и расположение цилиндров6 цилиндров, рядное, вертикальное
Корпус двигателя и альтернатора26 кВт/ч
Коэффициент сжатия17:01
Максимальная температура в топливопроводе55 ØС
Максимальная температура масла105 ØС
Максимальная температура охлаждающей жидкости105 С
Максимальное давление в топливопроводе1,8 бар
Максимальное противодавление выхлопных газов6 кПа
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку6 кПа
Максимальный ток зарядного генератора50 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора1,44 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя1,44 м2
Модель топливного насоса6-секционный, плунжерный
Мощность вентилятора7 кВт
Напряжение в системе24 B
Общее тепловыделение ДГУ316 кВт/ч
Объем двигателя9,73 л
Порядок работы цилиндров1-5-3-6-2-4
Постоянная мощность187 кВт
Поток выхлопных газов41,1 м3/ч
Производительность водяного насоса256 л/мин
Пусковое устройствостартер, 7 кВт
Расход воздуха вентилятора на охлаждение радиатора260 м3/мин
Расход воздуха на питание двигателя16,3 м3/мин
Регулировка частоты вращениямеханическая
Система газовыхлопа181 кВт/ч
Система охлаждения109 кВт/ч
Система смазкикомбинированная под давлением и разбрызгиванием
Скорость поршня6,5 м/c
Среднее эффективное давление, BMEP1,54 МПа
Температура выхлопных газов650 С
Тип воздушного фильтрафильтроэлемент
Тип глушителяпромышленный - 9 dB
Тип маслаSAE 15W40 / 10W30
Тип масляного насосашестеренчатого типа, с приводомотраспредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип охлаждающей жидкостиГОСТ 28084-89
Тип охлажденияжидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтраполнопоточный со сменным картриджем
Типтурбонаддув
Точность регулировки частоты вращения+/- 5%
Удельный расход масла на угар1,63 г/кВт*ч
Удельный расход топлива231 г/кВт*ч
Ход поршня130 мм
Частота вращения1500 об/мин
Сухой вес850 кг
Синхронный генераторАРКТИКА Z274H
Резервная мощность220 кВА / 176 кВт
Диапазон регулировки напряжения+/- 5%
Диск крепленияSAE 1# / 14"
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД93,30%
Максимальная скорость2250 об/мин
Напряжение230 / 400 В
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Номинальная сила тока288 А
Обмотка02.мар
Постоянная мощность200 кВА / 160 кВт
Регулировка напряженияавтоматическая
Род токапеременный, трехфазный
Система возбуждениясамовозбуждение
Типсинхронный, бесщеточный, одноопорный
Ток короткого замыкания300% (10 с)
Форма волны I.E.C = THF3
Форма волны NEMA = TIFменьше 50
Частота50 Гц
Вес635 кг
Шкаф управления
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарейесть
Автоматический выключатель400 А
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Контейнер
Габариты5050 х 2040 х 2500 мм
Для ДЭС по 1-й степени автоматизации+ 5ØС...+ 40ØС
Для ДЭС по 2-й степени автоматизации40ØС...+ 40ØС;
НазначениеПолная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Уровень шума (7м)50 дБ
Условия эксплуатации электростанцииэксплуатация вне помещений на открытом воздухе
ЦветRAL 8017 или любой другой по запросу
Вес2300 кг

Характеристики

  • Потр. Мощ. кВт: 60
  • Габариты: 5050 х 2040 х 2500 мм
  • Расход топлива: 17,7
  • Двигатель: RICARDO
  • Бак: 500 л
  • Масса, кг: 4334
  • Количество фаз: трехфазный
  • Исполнение: в контейнере
  • Степень: 2-я
