Центраторы

Выравнивание концов трубы для идеального соединения

Центраторы — специальное оборудование для выравнивания концов трубопровода по единой оси. Обеспечивают соосность при сварке или соединении фланцев. Предотвращают перекосы, которые приводят к напряжениям в конструкции. Используются в нефтегазовой, энергетической промышленности, ЖКХ.

Передовой центр снабжения предлагает центраторы механические, гидравлические, пневматические с рабочим диаметром 16–530 мм. Работают с трубами из стали, нержавейки, чугуна.

Типы центраторов

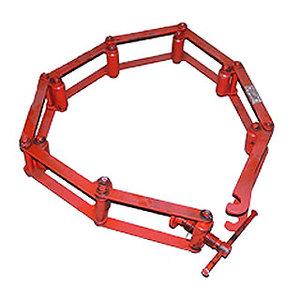

Внешние: захватывают трубу снаружи. Используются для труб, где внутренний диаметр должен оставаться чистым (например, при внутренней гидроизоляции). Более универсальны, работают с разными диаметрами за счёт съёмных захватов.

Внутренние: расширяются внутри трубы. Идеальны для больших диаметров — экономят электроэнергию. Обеспечивают точное центрирование. Требуют больше времени на установку, но точность выше.

Механические: ручной привод с винтовыми механизмами. Простые в использовании, не требуют электричества. Подходят для объектов без источника питания. Точность зависит от физических возможностей оператора.

Гидравлические: давление жидкости обеспечивает равномерное расширение. Обеспечивают высокую точность ±1–2 мм. Требуют электропитания или пневмопривода. Идеальны для промышленного производства.

Конструкция и принцип работы

Основа — корпус с расширяющимися элементами внутри или снаружи. При активации эти элементы разжимаются, прижимая центратор к трубе. Датчики контролируют равномерность давления. При достижении нужного положения трубопроводы фиксируются, можно приступать к сварке или соединению.

Ключевые параметры:

• Диапазон диаметров: 16–530 мм
• Точность центрирования: ±0.5–2 мм
• Давление срабатывания: 100–500 кгс/см²
• Время центрирования: 2–5 минут
• Материал захватов: алюминий, углеродистая сталь

Материалы, с которыми работают

Стальные трубы: углеродистые, высокопрочные. Нержавеющие трубы: сварные и бесшовные. Чугунные трубы: серый, ковкий чугун. Алюминиевые трубы: только в специальных режимах с защитой. Композитные материалы: при наличии специальных захватов.

Сферы применения

Нефтегазовая промышленность: центрирование участков магистральных трубопроводов. Энергетика: соединение паропроводов на ТЭЦ. Водоснабжение: центрирование участков магистралей перед сваркой. Коммунальное хозяйство: подготовка трубопроводов к капитальному ремонту. Машиностроение: центрирование гидравлических рукавов.

Передовой центр снабжения: центраторы надёжных производителей. Консультация по выбору модели. Обучение операторов. Доставка в день заказа. Используйте совместно с труборезами для подготовки труб. Дополнительно: трубогибы для изготовления отвода по необходимости.

Процесс центрирования

1. Подготовка: установите центратор на два конца трубы. 2. Выравнивание: вручную выровняйте трубы по оси. 3. Активация: включите гидравлическую систему или начните вращать винты. 4. Контроль: используйте датчики для проверки равномерности давления. 5. Фиксация: когда трубы выравнены, зафиксируйте центратор. 6. Проверка: используйте уровень или лазерный прибор для проверки соосности. 7. Деактивация: осторожно отпустите давление и удалите центратор.

Техника безопасности

Перед работой убедитесь, что центратор установлен на устойчивой площадке. Проверьте исправность гидравлической системы. Не находитесь под трубой во время работы центратора. При гидравлических моделях контролируйте давление масла. Используйте защитные перчатки при работе с напряженными элементами. При механических центраторах не превышайте усилие вращения винтов — может произойти разрыв.

Обслуживание и хранение

Ежедневно очищайте центратор от грязи и масла. Еженедельно проверяйте состояние захватов. При гидравлических системах ежемесячно проверяйте уровень масла. Смазывайте подвижные соединения каждый месяц. При обнаружении коррозии обработайте наждачной бумагой. Храните в сухом месте, защищённом от осадков. В зимний период сливайте масло из гидравлической системы.

Часто задаваемые вопросы

Какой диаметр труб можно центрировать? От 16 до 530 мм. Для больших диаметров используются съёмные модули на основе одного центратора.

Какая точность центрирования достижима? Механические центраторы обеспечивают ±1–2 мм. Гидравлические: ±0.5–1 мм. Для критичных применений используются высокоточные модели с допуском ±0.1–0.5 мм.

Сколько времени занимает центрирование? В среднем 2–5 минут для стандартной операции. При сложных конфигурациях — до 15–20 минут.

Можно ли центрировать согнутую трубу? Частично. Центратор выровняет концы, но не выпрямит саму трубу. Для сильно согнутых труб требуется предварительное выпрямление.

Какое давление используется? От 100 до 500 кгс/см² в зависимости от диаметра трубы и материала. Для стальных труб диаметром 50–100 мм используется 200–300 кгс/см².

Может ли центратор повредить внутреннюю поверхность? Нет, при правильной работе внутренние центраторы не оставляют следов. Внешние тем более. Проблемы возникают при неправильной установке захватов.
