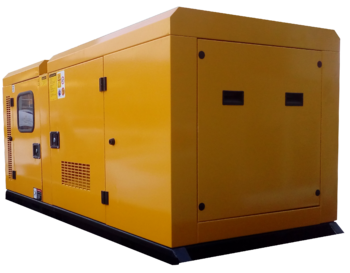

АД-60С-Т400-2РКМ11-AR

АД-60С-Т400-2РКМ11-AR

Требуемое
количество

В наличии

Описание: АД-60С-Т400-2РКМ11-AR

АД-60С-Т400-2РКМ11, работающая на дизельном топливе, используется для обеспечения резервного либо базового электроснабжения током напряжением 230 400 вольт, и частотой 50 Гц, в населенных пунктах, на территории строительных и производственных, площадок, в медицинских и учебных учреждениях, в складских помещениях и пр. В номинальном режиме нагрузка может составлять не более 60 кВт и не менее 18 кВт. При условии  кратковременной  нагрузки, дизельный генератор может выдавать максимальную мощность 66 кВт, но не более установленного инструкцией по эксплуатации периода. Обычно - не более часа. Все представленные в продаже электростанции 60 КВт перед поставкой клиенту в обязательном порядке проходят процедуру проверки технических характеристик и работоспособности на современном испытательном стенде. Такой подход позволяет гарантировать клиенту высокое качество ДГУ. Все генераторы отвечают требованиям российских государственных стандартов. Генераторы выпускаются в открытом, закрытом (шумозащитный кожух), блок-контейнерах или модулях на базе 20Ft или 40Ft контейнеров. Генераторы закрытого исполнения – это эффективная защита от неблагоприятных погодных условий, дождя, влаги и пыли. Шумоизолирующее покрытие обеспечивает снижение вибрации и шума до 60 дБ на расстоянии 15 м. Все  генераторы  имеют  возможность  подключения  системы  автоматического запуска. Контроль и автоматический запуск генератора (питание зарезервированных потребителей) в случае отключения напряжения центральной электросети осуществляют блоки автоматического ввода резерва (поставляются отдельно).

Общие характеристики
Постоянная мощность, кВА75
Постоянная мощность, кВт60
Резервная мощность, кВА82,5
Резервная мощность, кВт66
ДвигательRICARDO
Модель двигателя4R440TDI
Синхронный генераторАРКТИКА
Модель синхронного генератораZ224F
Исполнениев шумозащитном кожухе
Количество фазтрехфазный
Степень автоматизации2-я
Расход топлива при 100% нагрузке, л/час17,7
КонтроллерHGM6120
Автономностьмин. 8 часов
Напряжение 1-фаза, В230
Напряжение 3-фазы, В400
Топливный бак, л170
Частота, Гц50
Гарантия2 года
Высота, мм1350
Длина, мм2300
Ширина, мм850
Вес, кг1285
Дизельный двигательRICARDO 4R440TDI
Резервная мощность73 кВт
100%17,7 л/ч
50%10,2 л/ч
75%14,5 л/ч
Аккумуляторная батарея2 х 12 В / 60 А*ч
Водяной насосцентробежного типа с ременным приводом
Давление масла в системе3,0 - 6,5 бар
Диаметр поршня105 мм
Дизельное топливоГОСТ 305-82
Емкость масляной системы15 л
Емкость системы охлаждения23 л
Количество и расположение цилиндров4 цилиндра, рядное, вертикальное
Корпус двигателя и альтернатора10 кВт/ч
Коэффициент сжатия17:01
Максимальная температура в топливопроводе55 ØС
Максимальная температура масла105 ØС
Максимальная температура охлаждающей жидкости103 С
Максимальное давление в топливопроводе1,8 бар
Максимальное противодавление выхлопных газов9,8 кПа
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку5,8 кПа
Максимальный ток зарядного генератора25 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора0,64 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя0,64 м2
Модель топливного насоса4-х секционный, плунжерный
Мощность вентилятора3 кВт
Напряжение в системе24 B
Общее тепловыделение ДГУ112 кВт/ч
Объем двигателя4,35 л
Порядок работы цилиндров1-3-4-2
Постоянная мощность66 кВт
Поток выхлопных газов14 м3/ч
Производительность водяного насоса130 л/мин
Пусковое устройствостартер, 3,7 кВт
Расход воздуха вентилятора на охлаждение радиатора120 м3/мин
Расход воздуха на питание двигателя6,4 м3/мин
Регулировка частоты вращениямеханическая
Система газовыхлопа64 кВт/ч
Система охлаждения38 кВт/ч
Система смазкикомбинированная под давлением и разбрызгиванием
Скорость поршня6,25 м/c
Среднее эффективное давление, BMEP1,2 МПа
Температура выхлопных газов600 С
Тип воздушного фильтрафильтроэлемент
Тип глушителяпромышленный - 9 dB
Тип маслаSAE 15W40 / 10W30
Тип масляного насосашестеренчатого типа, с приводомотраспредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип охлаждающей жидкостиГОСТ 28084-89
Тип охлажденияжидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтраполнопоточный со сменным картриджем
Типтурбонаддув
Точность регулировки частоты вращения+/- 5%
Удельный расход масла на угар1,63 г/кВт*ч
Удельный расход топлива231 г/кВт*ч
Ход поршня125 мм
Частота вращения1500 об/мин
Сухой вес450 кг
Синхронный генераторАРКТИКА Z224F
Резервная мощность82,5 кВА / 66 кВт
Диапазон регулировки напряжения+/- 5%
Диск крепленияSAE 3# / 11,5"
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД90,00%
Максимальная скорость2250 об/мин
Напряжение230 / 400 В
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Номинальная сила тока108 А
Обмотка02.мар
Постоянная мощность75 кВА / 60 кВт
Регулировка напряженияавтоматическая
Род токапеременный, трехфазный
Система возбуждениясамовозбуждение
Типсинхронный, бесщеточный, одноопорный
Ток короткого замыкания300% (10 с)
Форма волны I.E.C = THF3
Форма волны NEMA = TIFменьше 50
Частота50 Гц
Вес320 кг
Шкаф управления
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарейесть
Автоматический выключатель125 А
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Шумозащитный кожух
Габариты2300 х 850 х 1350 мм
Для ДГУ по 1-й степени автоматизации+5 ØС.....+40 ØС
Для ДГУ по 2-й степени автоматизации-10 ØС.....+40 ØС
Материал кожухасталь 2 мм
НазначениеЭффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Окраскапорошковая окраска
Уровень шума (7м)50 дБ
Условия экплуатацииэксплуатация вне помещения на открытом воздухе
Вес355 кг

Характеристики

  • Потр. Мощ. кВт: 60
  • Габариты: 1350 х 2300 х 850 мм
  • Расход топлива: 17,7
  • Двигатель: RICARDO
  • Бак: 170 л
  • Масса, кг: 1285
  • Количество фаз: трехфазный
  • Исполнение: в шумозащитном кожухе
  • Степень: 2-я
