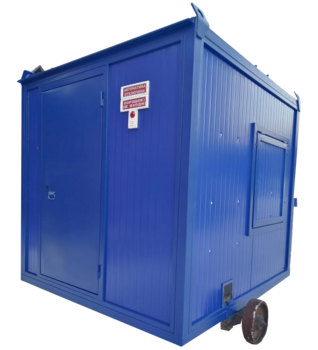

АД-60С-Т400-1РНМ19-AR

АД-60С-Т400-1РНМ19-AR

Требуемое
количество

В наличии

Описание: АД-60С-Т400-1РНМ19-AR

Общие характеристики
Постоянная мощность, кВА75
Постоянная мощность, кВт60
Резервная мощность, кВА82,5
Резервная мощность, кВт66
ДвигательRICARDO
Модель двигателяR4105ZLD
Синхронный генераторАРКТИКА
Модель синхронного генератораZ224F
Исполнениев контейнере
Количество фазтрехфазный
Степень автоматизации1-я
Расход топлива при 100% нагрузке, л/час17,7
КонтроллерHGM6120
Автономностьмин. 8 часов
Напряжение 1-фаза, В230
Напряжение 3-фазы, В400
Топливный бак, л170
Частота, Гц50
Гарантия2 года
Высота, мм2250
Длина, мм3050
Ширина, мм2040
Вес, кг2530
Дизельный двигательRICARDO R4105ZLD
Резервная мощность73 кВт
100%17,7 л/ч
50%10,2 л/ч
75%14,5 л/ч
Аккумуляторная батарея2 х 12 В / 60 А*ч
Водяной насосцентробежного типа с ременным приводом
Давление масла в системе3,0 - 6,5 бар
Диаметр поршня105 мм
Дизельное топливоГОСТ 305-82
Емкость масляной системы15 л
Емкость системы охлаждения23 л
Количество и расположение цилиндров4 цилиндра, рядное, вертикальное
Корпус двигателя и альтернатора10 кВт/ч
Коэффициент сжатия17:01
Максимальная температура в топливопроводе55 ØС
Максимальная температура масла105 ØС
Максимальная температура охлаждающей жидкости103 С
Максимальное давление в топливопроводе1,8 бар
Максимальное противодавление выхлопных газов9,8 кПа
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку5,8 кПа
Максимальный ток зарядного генератора25 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора0,64 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя0,64 м2
Модель топливного насоса4-х секционный, плунжерный
Мощность вентилятора3 кВт
Напряжение в системе24 B
Общее тепловыделение ДГУ112 кВт/ч
Объем двигателя4,35 л
Порядок работы цилиндров1-3-4-2
Постоянная мощность66 кВт
Поток выхлопных газов14 м3/ч
Производительность водяного насоса130 л/мин
Пусковое устройствостартер, 3,7 кВт
Расход воздуха вентилятора на охлаждение радиатора120 м3/мин
Расход воздуха на питание двигателя6,4 м3/мин
Регулировка частоты вращениямеханическая
Система газовыхлопа64 кВт/ч
Система охлаждения38 кВт/ч
Система смазкикомбинированная под давлением и разбрызгиванием
Скорость поршня6,25 м/c
Среднее эффективное давление, BMEP1,2 МПа
Температура выхлопных газов600 С
Тип воздушного фильтрафильтроэлемент
Тип глушителяпромышленный - 9 dB
Тип маслаSAE 15W40 / 10W30
Тип масляного насосашестеренчатого типа, с приводомотраспредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип охлаждающей жидкостиГОСТ 28084-89
Тип охлажденияжидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтраполнопоточный со сменным картриджем
Типтурбонаддув
Точность регулировки частоты вращения+/- 5%
Удельный расход масла на угар1,63 г/кВт*ч
Удельный расход топлива231 г/кВт*ч
Ход поршня125 мм
Частота вращения1500 об/мин
Сухой вес450 кг
Синхронный генераторАРКТИКА Z224F
Резервная мощность82,5 кВА / 66 кВт
Диапазон регулировки напряжения+/- 5%
Диск крепленияSAE 3# / 11,5"
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД90,00%
Максимальная скорость2250 об/мин
Напряжение230 / 400 В
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Номинальная сила тока108 А
Обмотка02.мар
Постоянная мощность75 кВА / 60 кВт
Регулировка напряженияавтоматическая
Род токапеременный, трехфазный
Система возбуждениясамовозбуждение
Типсинхронный, бесщеточный, одноопорный
Ток короткого замыкания300% (10 с)
Форма волны I.E.C = THF3
Форма волны NEMA = TIFменьше 50
Частота50 Гц
Вес320 кг
Шкаф управления
Автомат ввода резерванет
Автоматический выключатель125 А
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Контейнер
Габариты3050 х 2040 х 2250 мм
Для ДЭС по 1-й степени автоматизации+ 5ØС...+ 40ØС
Для ДЭС по 2-й степени автоматизации40ØС...+ 40ØС;
НазначениеПолная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Уровень шума (7м)50 дБ
Условия эксплуатации электростанцииэксплуатация вне помещений на открытом воздухе
ЦветRAL 8017 или любой другой по запросу
Вес1600 кг

Характеристики

  • Потр. Мощ. кВт: 60
  • Габариты: 2250 х 3050 х 2040 мм
  • Расход топлива: 17,7
  • Двигатель: RICARDO
  • Бак: 170 л
  • Масса, кг: 2530
  • Количество фаз: трехфазный
  • Исполнение: в контейнере
  • Степень: 1-я
