Машина Мангуст МИДИ-МТ
Описание: Машина Мангуст МИДИ-МТ
Машина предназначена для подрезки торцов и разделки под сварку труб с внутренним диаметром от 14 до 40 мм и наружным диаметром до 48 мм а также вырезки штуцеров с внутренним диаметром от 20 мм из тонкостенных коллекторов с толщиной стенки 7...15 мм.
Мангуст-Миди-МТ позволяет снимать внутреннюю и наружную фаски, разделывать под сварку торцы труб при толщине стенки до 6 мм, удалять сварной шов между трубой и трубной решёткой.
Применение дополнительного комплекта позволяет высверливать трубы с наружным диаметром от 29 до 42 мм и толщиной стенки до 5 мм, завальцованные на глубину до 50 мм.
|
Мощность пневмопривода |
0,6 кВт |
|
|
Крутящий момент на максимальной мощности |
50 Нм |
|
|
Количество резцов в резцедержателе |
1 или 2 |
|
|
Частота вращения резцедержателя - регулируется |
60-220 об/мин |
|
|
Давление воздуха |
0,63 МПа |
|
|
Расход воздуха |
0,7 м3/мин |
|
|
Максимальная длина обработки |
С фиксатором под сменные цанги (dвн = 14-20 мм) |
20 |
|
С фиксатором под сменные цанги (dвн = 20-40 мм) |
40 |
|
|
Минимальная длина прямолинейного участка трубы, необходимая для закрепления |
С фиксатором под сменные цанги (dвн = 14-20 мм) |
40 мм + длина обработки |
|
С фиксатором под сменные цанги (dвн = 20-40 мм) |
39 мм + длина обработки |
|
|
Масса в рабочем состоянии |
4,94 кг |
|
|
Габаритные размеры в рабочем состоянии |
385х285х56 мм |
|
|
Масса машины в транспортной упаковке с полным комплектом сменных и запасных частей |
5,28 кг |
|
|
Габаритные размеры в транспортной упаковке |
400х360х70 мм |
|

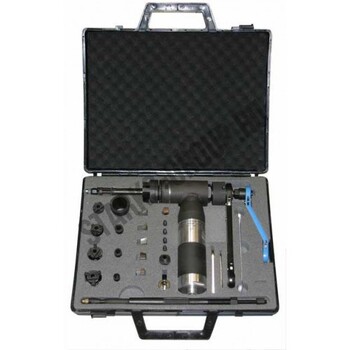

Комплектация машины «Мангуст-Миди-МТ»
- *Два шлицевых вала фиксатора (один для установки сменных цанг и один для установки сменных сухарей)
- *Набор сменных цанг фиксатора
- *Набор сменных сухарей фиксатора
- *Десять резцов (три - для подрезки торца, один - для снятия наружной фаски, шесть - для снятия внутренней фаски и удаления сварного шва).
